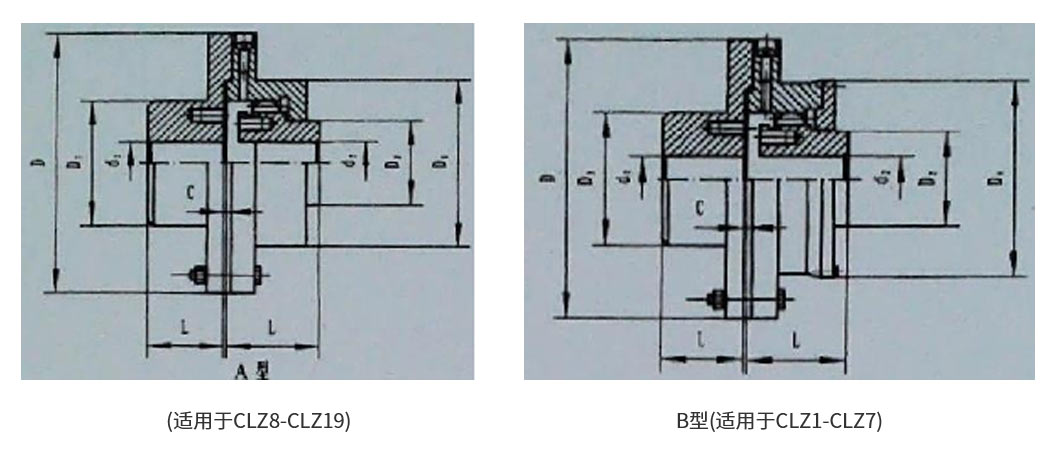

CLZ 型齿式联轴器

CLZ 型齿式联轴器适用于联轴器联接两水平同轴线传动轴承，有一定补偿相对偏移性能。

基本参数和主要尺寸(JB/ZQ4218-86)

型号 NO.	公称扭矩 Tn(Nm)	许用转速 n(r/min)	轴孔直径 d1、d2	轴孔长度(L)	D	C	转动惯量 Kg.m²	重量 Kg
				Y
CLZ1	710	3780	18、19	42	170	16	0.03	7.96
			20、22、24	52		6
			25、28	62		2.5
			30、32、35、38	82
			40、42、45、48	112
			50、55、56*
			60*	142
CIZ2	1400	3000	30、32、35、38	82	185	2.5	0.06	12.3
			40、42、45、48	112
			50、55、56
			60、63、65、70	142
CLZ3	3150	2400	40、42、45、48	112	220	2.5	0.12	25.4
			50、55、56
			60、63、65	142
			70、71、75
			80、85、90*	172
CLZ4	5600	2000	45、48、50、55、56	112	250	2.5	0.22	37.5
			60、63、65	142
			70、71、75
			80、85、90、95	172
			100*	212
CL5	8000	1680	50、55、56	112	290	5	0.44	54.8
			60、63、65	142
			70、71、75
			80、85、90、95*	172
			100、110、120*	212
CLZ6	11200	1500	60、63、65	142	320	5	0.75	76.4
			70、71、75
			80、85、90、95	172
			100、110、120、125	212
			130*	252
CLZ7	18000	1270	65、70、71、75	142	350	5	1.25	106
			80、85、90、95	172
			100、110、120、125*	212
			130、140、150*	252

基本参数和主要尺寸(JB/ZQ4219-86)

型号	公称扭矩 Tn(n.m)	许用转速 n(r/min)	轴孔直径 d1、d2、dz	轴孔长度(L)	D	C	转动惯量 Kg.m²	重量 Kg
				Y
CLZ8	23600	1140	80、85、90、95	172	380	5	2.06	138
			100、110、120、125	212
			130、140、150*	252
			160、170	302
CLZ9	28000	1000	90、95	172	430	5	2.56	162
			100、110、120、125	212
			130、140、150	252
			160、170、180	302
			190*	352
CLZ10	50000	850	110、120、125	212	490	5	5.00	254
			130、140、150	252
			160、170、180	302
			190、200、220*	352
CLZ11	71000	750	120、 125	212	545	5	925	374
			130、140、150	252
			160、 170、180	302
			190、 200、220	352
			240、250	470
CLZ12	100000	660	140、 150	252	590	5	12.50	526.7
			160、 170、180	302
			190、 200、220	352
			240、250、260*	410
			280*	470
CLZ13	140000	660	160、 170、 180	302	680	7.5	29.20	794
			190、200、 220	352
			240、 250、 260	410
			280、 300*	470
CLZ14	200000	540	180	302	730	7.5	42.50	965
			190、200、220	352
			240、 250、 260	410
			280、 300、 320	470
			340*	550
CLZ15	250000	480	200、220	352	780	7.5	56.9	1196
			240、 250、260	410
			280、 300、 320	470
			340、 360、380	550
CLZ16	355000	425	240、 250、260	410	900	10	120	1855
			280、 300、 320	470
			340、 360、380	550
			400、420*	650
CLZ17	560000	380	260	410	1000	10	225	2690
			280、300、320	470
			340、360、380	550
			400、420、440	650
			450、460、480
CLZ18	710000	330	300、320	470	1100	10	325	3561
			340、360、380	550
			400、420、440	650
			450、460、480、500
			530	800
CLZ19	1000000	300	360、380	550	1250	15	568	4808
			400、420、440	650
			450、460、480、500
			530、560	800

注：1、表中标记号得轴孔尺寸仅适用于d1

2、联轴器的质量和转动惯量是按轴孔最小直径和最大长度计算的近似值。

3、本标准仅适用老产品。

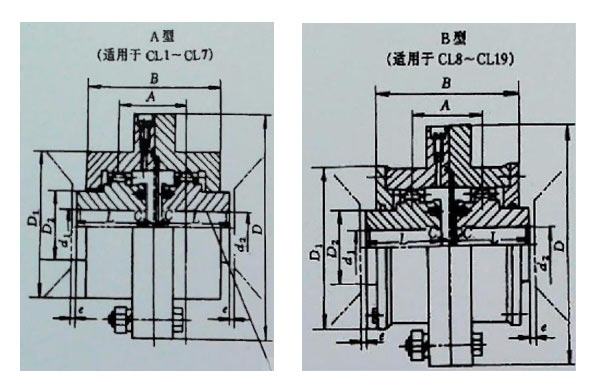

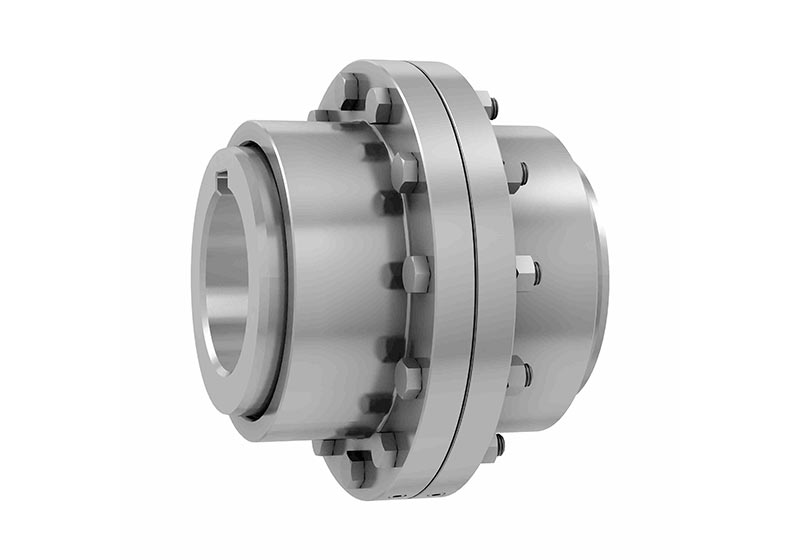

CL型齿式联轴器

CL型齿式联轴器，适用于联轴器联接两水平同轴线传动轴承，具有一定补偿相对偏移性能。

基本参数和主要尺寸 (JB/ZQ4218-86)

型号	公称扭矩 Tn(N.m)	许用转速 n (r/min)	轴孔直径 d1、d2、dz	轴孔长度(L)		D	C	A	B	转动惯量 Kg.m²	重量 Kg
				Y	J,
CL1	710	3780	18、19	42	30	170	2.5	49	111	0.03	7.8
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40	112	84
CL2	1400	3000	30、32、35、38	82	60	185	2.5	75	145	0.05	12.5
			40、42、45	112	84
			48	112	84
CL3	3150	2400	40、42、45	112	84	220	2.5	92	171	0.13	26.9
			48、50、55、56
			60、65	142	107
CL4	5600	2000	45、48、50	112	84	250	2.5	125	219	0.21	34.9
			55、56
			60、63、65、70	142	107
			71、75
CL5	8000	1680	50、55、56	112	84	290	5	145	241	0.45	55.8
			60、63、65、70	142	107
			71、75
			80、85、90	172	132
CL6	11200	1500	60、63、65	142	107	320	5	160	263	0.70	79.9
			70、71、75
			80、85、90、95	172	132
			100、110	212	167
CL7	18000	1270	65、70、71、75	142	107	350	5	185	293	1.15	109.5
			80、85、90、95	172	132
			100、110、120	212	167

基本参数和主要尺寸(JB/ZQ4218-86)

型号	公称扭矩 Tn(N.m)	许用转速 (rMin)	轴孔直径 d1、d2、dz	轴孔长度(L)		D	C	A	B	转动惯量 Kg.m²	重量 Kg
				Y	J,
CL8	22400	1140	80、85、90、95	172	132	380	5	205	315	2.38	138.8
			100、110、120、125	272	167
			130、140	252	202
CL9	28000	1000	90、95	172	132	430	5	220	300	3.55	171
			700、110、120、125	212	167
			130、140、150	252	202
			160	302	240
CL10	50000	850	110、120、125	212	167	490	5	248	330	7.00	275.8
			130、140、150	252	202
			160、170、180	302	242
CL11	71000	750	120、125	212	167	545	5	280	370	13.75	385
			130、140、150	252	202
			160、170、180	302	242
			190、200、220	352	282
CL12	100000	660	140、150	252	202	590	5	320	424	21.25	540
			160、170、180	302	242
			190、200、220	352	282
			240、250	410	330
CL13	140000	600	160、170、180	302	242	680	7.5	375	485	40.00	798.3
			190、200、220	352	282
			240、250、260	410	330
			280	470	380
CL14	200000	540	180	302	242	730	7.5	-	一	53.75	976.6
			190、200、220	352	282
			240、250、260	410	330
			280、300、320	470	380
CL15	250000	480	200、220	352	282	780	7.5	465	590	81.25	182.5
			240、250、260	410	330
			280、300、320	470	380
			340、360	550	450
CL16	355000	425	240、250、260	410	330	900	10	一	一	150	1936
			280、300、320	470	380
			340、360、380	550	450
			400	650	540
CL17	560000	380	260	410	330	1000	10	一	一	285	2700
			280、300、320	470	380
			340、360、380	550	450
			400、420、440、450	650	540
CL18	710000	330	300、320	470	380	1100	10	一		400	3669
			340、360、380	550	450
			400、420、440、450	650	540
			460、480、500	650	540
CL19	1000000	300	360、380	550	450	1250	15	一	一	675	5138
			400、420、440、450	650	540
			460、480、500	800	680
			530、560	800	680

注：1、联轴器质量和转动惯量是按轴孔最小值径和最大长度计算近似值。

2 、J, 型轴孔根据需要亦可不使用轴端挡板。
3 、轴孔直径dz<140mm

4、本标准仅适用于老产品。

注：本系列简图、说明及数据不为最终设计，仅供参考，以产品实物为准或以需方要求设计

LM型梅花形弹性联轴器

梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件于两半联轴器凸爪之间，以实现两半联轴器的连接。

1 、 3 - 半联轴器 2 - 梅花形弹性件

基本参数和主要尺寸(GB/T5272-2002)

型号	公称转矩Tn/N ·m		许用转速 (N) /R ·min-'	轴孔直径 d1、d2、dz	L	L。	D	弹性件型号	质量 (m/kg)	转动惯量 (Kg ·m²)
	弹性件硬度
	A(HA)	b(HD)
	80±5	60±5
LM1	25	45	15300	12、14、16、18、19、20、 22、24、25	35	86	50	MT1=6	0.657	0.00022
LM2	50	100	12000	16、18、19、20、22、24、 25、28、30	38	95	60	MT26	0.923	0.00044
LM3	100	200	10900	20、22、24、25、28、30、 32	95	103	70	MT36	1.407	0.00087
LM4	140	280	9000	22、24、25、28、30、32、 35、38、40	40	114	85	MT4	2.182	0.002
LM5	350	400	7300	25、28、30、32、35、38、 40、42、45	50	127	105	MT5	3.601	0.0049
LM6	400	710	6100	30、32、35、38、40、42、 45、48	55	143	125	MT66	6.0748	0.0114
LM7	630	1120	5300	35、38、40、42、45、 48、50、55	60	159	145	MT73	9.089	0.0232
LM8	1120	2240	4500	45、48、50、55、56、60、 63、65	70	181	770	MT83	13.561	0.0468
LM9	1800	3550	3800	50、55、65*、60、63、65、 70、71、75、80	80	208	200	MT96	21.402	0.1041
LM10	2800	5600	3300	60、63、65*、70、71、75、 80、85、90、95、100	90	230	230	MT106	32.03	0.2105
LM11	4500	9000	2900	70、71、75、80、85*、 90、95、100、110、120	100	260	260	MT11-6	49.515	0.4338
LM12	6300	12500	2500	80、85、9095100 110、120、125、130	115	297	300	MT123	73.448	0.82
LM13	11200	20000	2100	90、95、100、110、120* 125*、130、140、150	125	323	360	MT136	103.86	1.672
LM14	12500	25000	1900	100、110、120、125、 130、140、150、160	135	333	400	MT146	127.59	2.499

注：1、质量、转动惯量是按材料为铸钢、L最大轴孔计算的近似值；

2 、带*号轴孔直径可用于Z型轴孔；
3、a、b 为两种弹性材料硬度代号。

注：本系列简图、说明及数据不为最

带制动轮齿轮联轴器

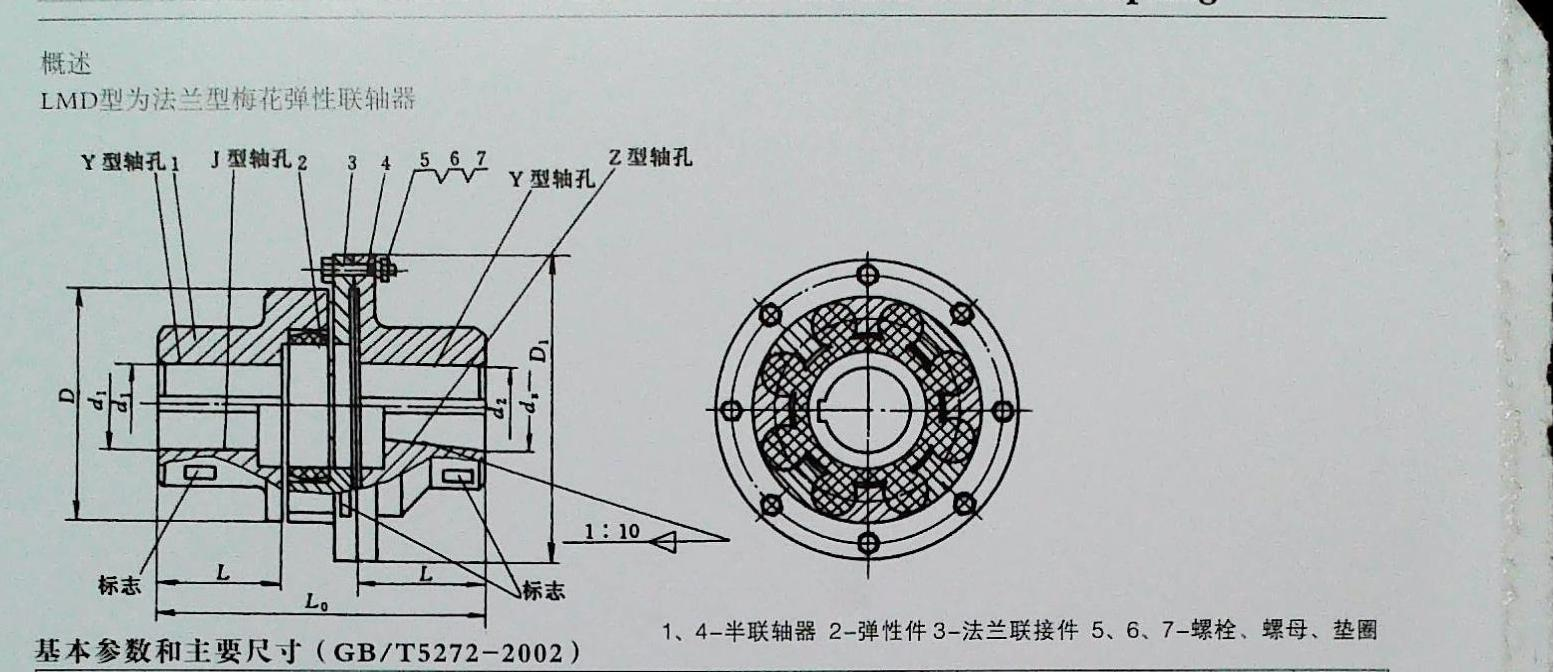

LMD型为法兰型梅花弹性联轴器

基本参数和主要尺寸(GB/T5272-2002)

型号	公称转矩Tn/N ·m		许用转速 (N) /R ·min	轴孔直径 d1、d2、dz	L	L。	D	D,	弹性件型号	质量 (m/kg)	转动惯量 (Kg ·m²)
	弹性件硬度
	A(HA)	b(HD)
	80±5	60±5
LMD1	25	45	8500	12、14、16、18、19、20、 22、24、25	35	92	50	90	MT1	1.206	0.00082
LMD2	50	100	7600	16、18、19、20、22、24、 25、28、30	38	101.5	60	100	MT2	1.648	0.0014
LMD3	100	200	6900	20、22、24、25、28、30、 32	40	110	70	110	MT3	2.357	0.0024
LMD4	140	280	6200	22、24、25、28、30、32、 35、38、40	45	122	85	125	MT4	3.556	0.005
LMD5	350	400	5000	25、28、30、32、35、38、 40、42、45	50	138.5	105	150	MT56	6.361	0.0135
LMD6	400	710	4100	30、32、35、38、40、42、 45、48	55	155	125	185	MT6-	10.768	0.0329
LMD7	630	1120	3700	35、38、40、42、45、 48、50、55	60	172	145	205	MT7	15.302	0.0581
LMD8	1120	2240	3100	45、48、50、55、56、60、 63、65	70	195	170	240	MT8	22.717	0.1175
LMD9	1800	3550	2800	50、55、65*、60、63、65、 70、77、75、80	80	224	200	270	MT9	34.439	0.233
LMD10	2800	5600	2500	60、63、65*、70、71、75、 80、85、90、95、100	90	248	230	305	MT10	51.358	0.459
LMD11	4500	9000	2200	68、95!106^198、128	100	284	260	350	MT11	81.302	0.977
LMD12	6300	12500	1900	80、85、9095100 110、120、125、130	115	321	300	400	MT12	115.53	1.751
LMD13	11200	20000	1600	90、95、100、110、120* 125*、130、140、150	125	348	360	460	MT13	161.79	3.366
LMD14	12500	25000	1500	100、110、120、125、 130、140、150、160	135	358	400	500	MT14	196.30	4.867

注：1、质量、转动惯量是按材料为铸钢、L最大轴孔计算的近似值；

2、带‘号轴孔直径可用于Z型轴孔；
3 、a.b 为两种弹性材料硬度代号。

诚信严谨务实创新 /sincerity strict practical innovation

带制动轮齿轮联轴器基本参数和主要尺寸 gear coupling with barke wheel

型号	Y与J式轴孔				Z式轴孔		允许最大扭矩 Tt(n·m）	允许最大转速 (r/min)	模数	齿数 Z	尺寸									最大质量 (kg)	飞轮矩 (Kg ·m²)
型号	dmin	dmax	d1min	d1max	d1min	d1max	允许最大扭矩 Tt(n·m）	允许最大转速 (r/min)	模数	齿数 Z	D	D1	D₂	L1	L	C	I	I1	I₂	最大质量 (kg)	飞轮矩 (Kg ·m²)
CIZ1	18	40	18	60	30	38	710	3780	2.5	30	200	110	55	150.5	95	2.5	55	50~110	55~85	20.2	0.38
CIZ2	30	50	30	70	40	65	1400	3000	2.5	38	200	125	70	167.5	95	2.5	70	70~110	80~105	19.4	0.42
CIZ3	30	50	40	90	40	70	1400	3000	2.5	38	300	125	70	217.5	145	2.5	70	70~110	80~105	27.6	1.28
CIZ4	40	60	40	90	50	70	3150	2400	3	40	300	150	90	230.5	145	2.5	85	70~110	85~105	39	1.8
CIZ5	40	60	45	100	60	90	3150	2400	3	40	400	150	90	270.5	185	2.5	85	85~130	105~130	67	5.2
CIZ6	45	75	45	100	60	90	5600	2000	3	48	300	175	110	254.5	145	2.5	105	105~130	105~130	54	5.4
C127	45	75	50	120	70	110	5600	2000	3	48	400	175	110	294.5	185	2.5	105	105~165	105~165	72	6.7
CIZ8	50	90	50	120	80	110	8000	1680	3	56	400	200	130	305.5	185	5	115	115~165	130~165	109	8.53
CIZ9	50	90	50	120	60	130	8000	1680	3	56	500	200	730	325.5	205	5	115	115~200	105~200	138	16.3
CIZI0	50	90	60	150	90	160	8000	1680	3	56	600	200	130	330.5	210	5	115	115~200	135~200	178	35
CIZHI	65	120	65	150	90	160	19000	1270	4	56	600	260	170	381.5	250	5	165	765~240	165~240	218	35

注：(1)表中所列质量和飞轮矩均按外齿轴套最小轴孔计算的

(2)d1 轴孔为Z式时：锥度1::1,尺寸为1,改为1,。
