吊具吊钩

吊钩组技术参数

MYD型吊钩参数表

不同强度等级和机构工作级别各吊钩起重量

吊钩组结构示意图

分类：

配件

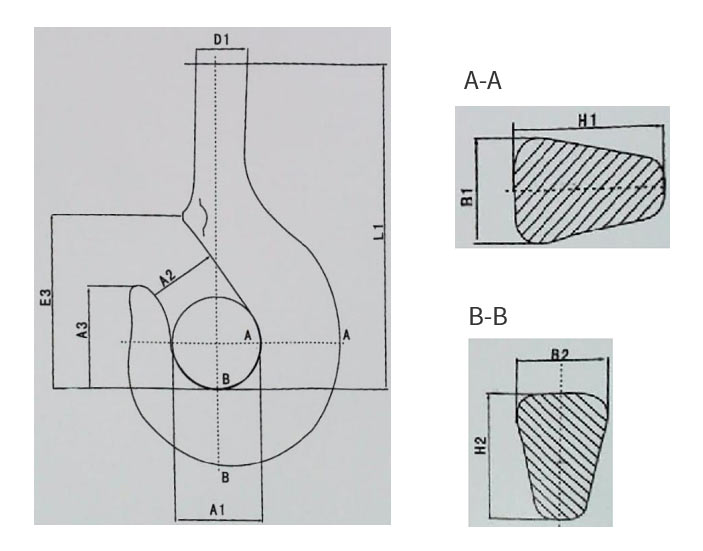

MYD 型吊钩体技术参数/Technical specification for MYD model hook

不同强度等级和机构工作级别各吊钩起重量 /diffeient hardness class and mechanicm working duty,lifting capacity

等级强度	机构工作级别(按GB3811)											等级强度
M				—	—	M3	M4	M5	M6	M7	M8	M
P	一	一		一	M3	M4	M5	M6	M7	M8	一	P
(S)	一	一		M3	M4	M5	M6	M7	M8	—	一	(S)
T	一	M3		M4	M5	M6	M7	M8	一	一	一	T
(V)	M3	M4		M5	M6	M7	M8	—	一	一	—	(V)
钩号	起重量：t											钩号
5	25	20		16	12.5	10	8	6.3	5	4	3.2	5
10	50	40		32	25	20	16	12.5	10	8	6.3	10
16	80	63		50	40	32	25	20	16	12.5	10	16
20	100	80		63	50	40	32	25	20	16	12.5	20
32	160	125		100	80	63	50	40	32	25	20	32
40	200	160		125	100	80	63	50	40	32	25	40
50	250	200		200	125	100	80	63	50	40	32	50
63	320	250		160	160	125	100	80	63	50	40	63
80	400	320		250	200	160	125	100	80	63	50	80
100	500	400		320	250	200	160	125	100	80	63	100
125	—	500		400	320	250	200	160	125	100	80	125
160	一	一		500	400	320	250	200	160	125	100	160
200	一	—		—	500	400	320	250	200	160	125	200
250	一			一	一	500	400	320	250	200	160	250
(注：机构工作级别低于M3按M3考虑)
Notes:lf the operating level is less than M3,it shall be regarded as M3
钩号	柄部直径 Di(mm)		强度等级
			M		P		(s)		T		(v)
5	53		DG20 或 DG20Mn		DG20Mn				一		一
10	75
16	95
20	106
32	132
40	150
50	170						DG34CrMo		一
63	190
80	212
100	236
125	265
160	300
200	335
250	375

(注：执行标准：GB10051.1-88)

Notes Execytive standard:GB1005.1-88

注，本系列简图、说明及数据不为最终设计，仅供参考，以产品实物为准或以需方要求设计

吊钩组技术参数 /Technical specification of Hook group

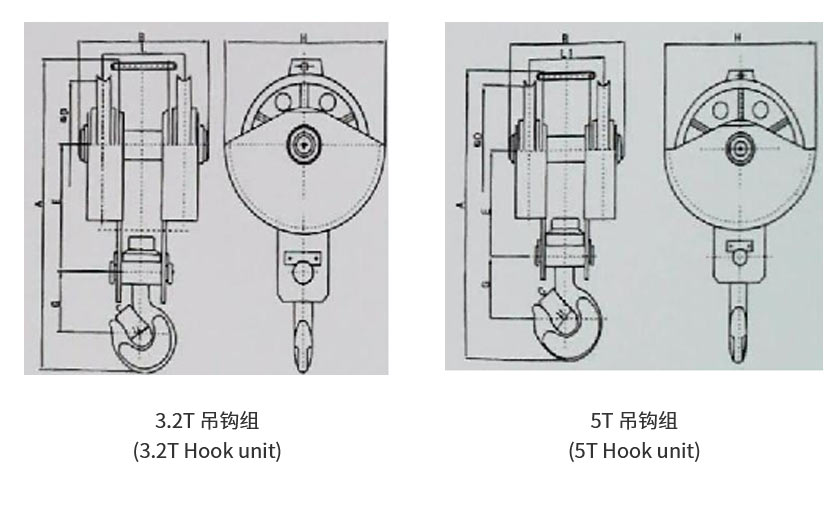

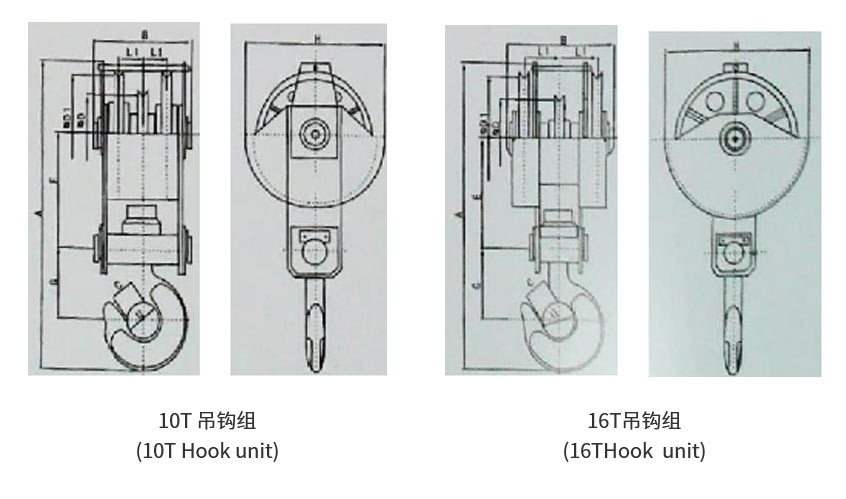

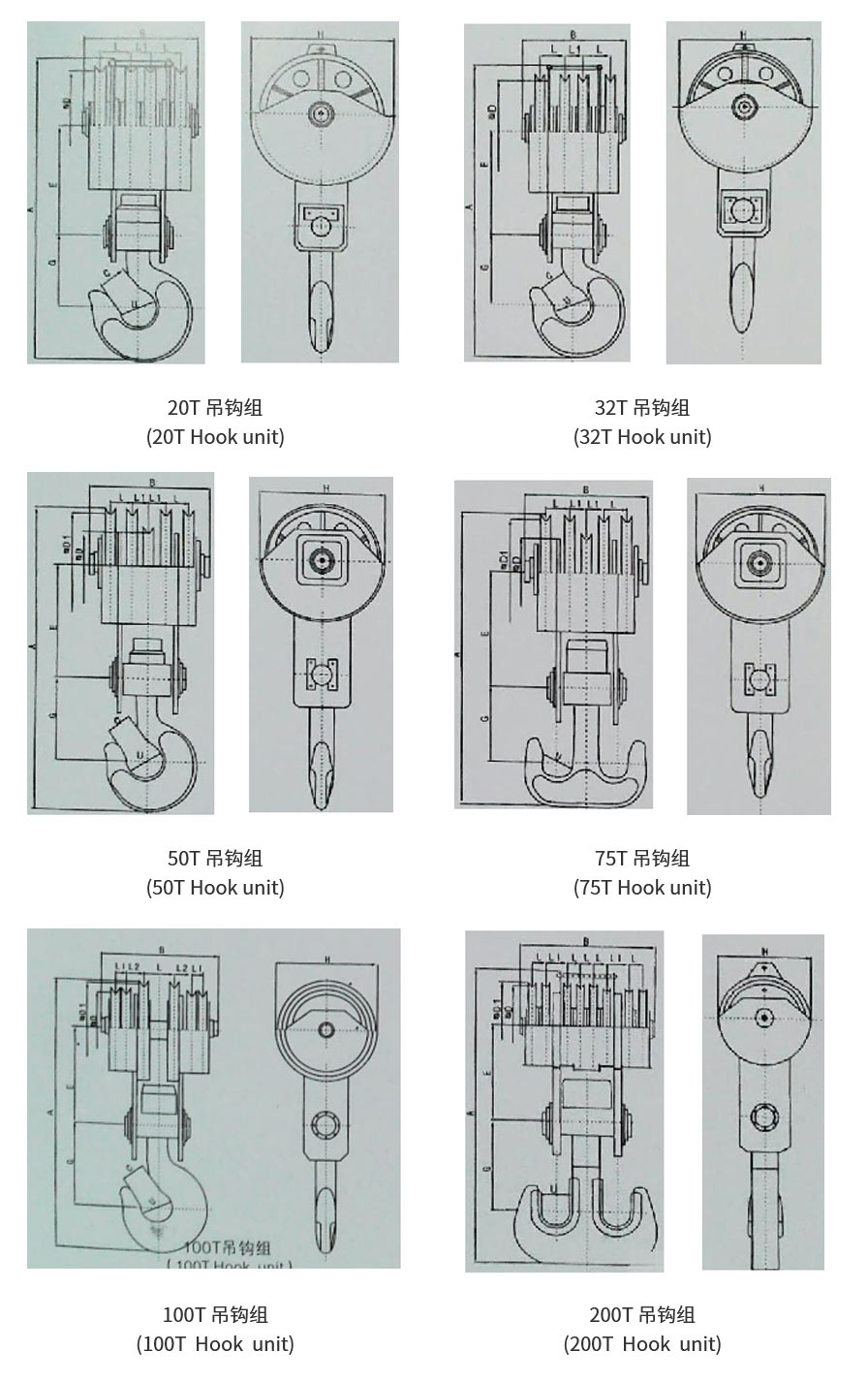

吊钩组结构示意图 /Schematic diagram of hook unit structure

吊钩组结构示意 scbematic diagram of hook unit structure

注：本系列简图、说明及数据不为最终设计，仅供参考，以产品实物为准或以需方要求设计

联系方式（微信同号）：王经理：13781929715/徐经理：13603730123

地址：河南省长垣市九龙湿地公园附近
