车轮组

车轮组选用表

分类：

配件

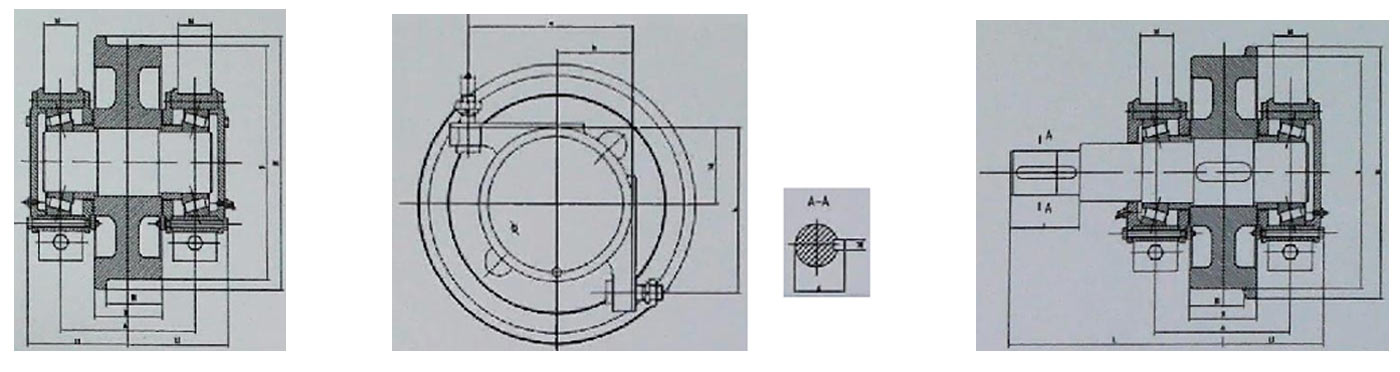

标注方法：图号、名称直径D× 宽度B Marking Form .Dry No.Iterm.Dia/(D)×with(B)

No. 序号	Item 名称	DRG.NO 图号	尺寸DIMENSIONS mm																Weight 重量
No. 序号	Item 名称	DRG.NO 图号	D(h9)	D1	B	B1	A	h	h1(h11)	b1(H9)		d(s₆)	I	d4	L	L1	G	b₂	Weight 重量
1	Drive wheels 主动车轮组Ø250	L754	250	280	90	70	180	180	80	30		45	82	M20	237	130	485	14	45
2	Drive wheels 被动车轮组Ø250	L755	250	280	90	70	180	180	80	30		一	一	M20	一	130	一	-	42
3	Drive wheels 主动车轮组Ø350	L756	350	380	100	81	200	225	105	50		65	105	M20	320	150	69	18	112
4	Drive wheels 被动车轮组ø350	L757	350	380	100	81	200	225	105	50		一	一	M20	一	150	一	一	105
5	Drive wheels 主动车轮组Ø400	L758	400	440	120	100	240	260	120	50		80	130	M20	365	170	85	22	155
6	Drive wheels 被动车轮组Ø400	L759	400	440	120	100	240	260	120	50		一	一	M20	-	170	一	一	148
7	Drive wheels 主动车轮组Ø500	L762	500	540	130	110	270	300	140	50		80	130	M20	365	195	85	22	250
8	Drive wheels 被动车轮组Ø500	L763	500	540	130	110	270	300	140	50		一	一	M20	一	195	一	一	245
9	Drive wheels 主动车轮组Ø315	L774	315	345	100	81	200	225	105	50		65	105	M20	320	150	69	18	112
10	Drive wheels 主动车轮组Ø315	L775	315	345	100	81	200	225	105	50		一		M20		150			105

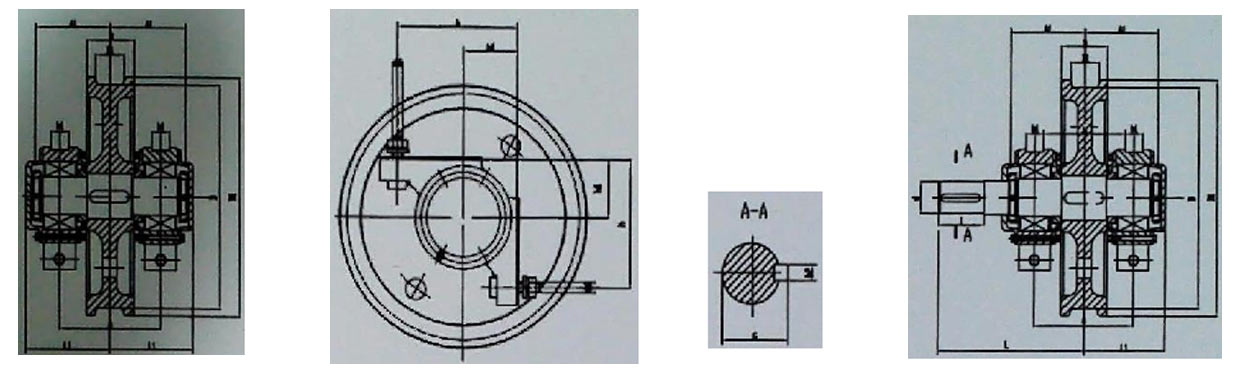

标注方法：图号、名称直径D× 宽度B Marking Form .Dry No.Iterm.Dia/(D)×With(B)

No. 序号	Item 名称	Drg.No 图号	尺寸DIMENSIONS mm															重量 Weight		备注 Remarks
			D(H9)	D1	A	A1	h	H1	b	b1	d(s₆)	I	d4	L	L1	G	b₂
1	Drive wheels 主动车轮组Ø500	L764	500	540	280	213.5	310	140	230	50	75	105	M24	400	230	79.5	20	284
2	Drive wheels 被动车轮组Ø500	L765	500	540	280	213.5	310	140	230	50	一	一			230	一	一	277
3	Drive wheels 主动车轮组Ø600	L766	600	640	280	213	310	140	230	50	85	130		415	230	90	22	332
4	Drive wheels 被动车轮组Ø600	L767	600	640	280	213	310	140	230	50	一	一		415	230	—	一	322
5	Drive wheels 主动车轮组Ø700	L768	700	750	315	240	350	160	235	80	90	130	M30	455	260	95	25	508
6	Drive wheels 被动车轮组Ø700	L769	700	750	315	240	350	160	235	80	一	一		一	260	一	一	495

7	Drive wheels 主动车轮组Ø800	L770	800	850	365	280	410	190	275	90	95	130		500	300	100	25	756
8	Drive wheels 被动车轮组Ø800	L771	800	850	365	280	410	190	275	90	一	一		一	300	一		743

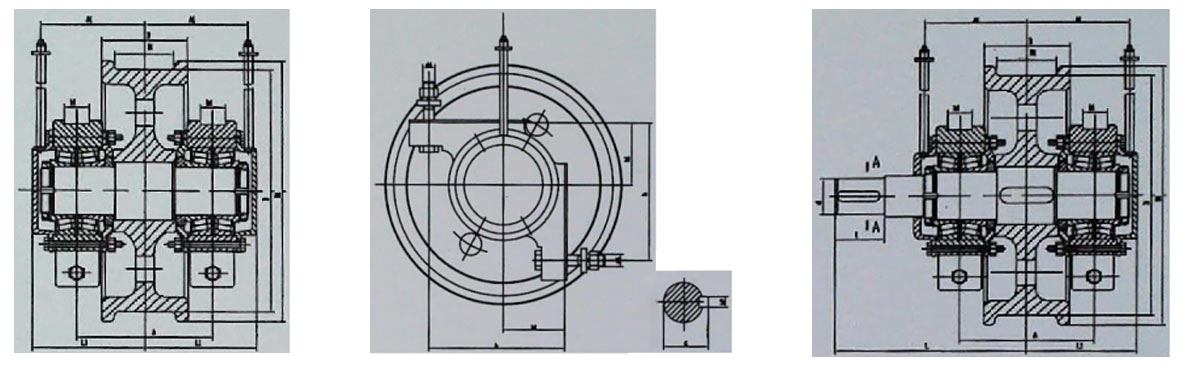

No. 序号	Item 名称	Drg.No 图号	尺寸DIMENSIONS mm																			Weight 重量
			D	D1	B	B1	A	A1	h	h1	b	b1	M	d4	L	L1	L2	I	l1	G	b2
1	Drive wheels 主动车轮组Ø600	L783	600	640	150	100	280	一	310	140	230	50	60x3	24	655	240	390	130	195	46.7	22	339.6
2	Drive wheels 被动车轮组Ø600	L813	600	640			280	一	310	140	230	50		24	一	240	一	一	一	一	一	316
3	Drive wheels 主动车轮组Ø700	L784	700	750	150	100	315	一	350	160	235	80	76x3	30	725	270	340	165	320	50.9	25	554
					160	110
4	Drive wheels 被动车轮组ø700	L814	700	750	190	130	315	一	350	160	235	80		30	一	270	一	一	一	一	一	533
					200	150
5	Drive wheels 主动车轮组Ø800	L785	800	850	150	100	365	一	410	190	275	90	80x3	30	872	310	425	165	380	61.9	28	833
					160	110
6	Drive wheels 被动车轮组Ø800	L815	800	850	190	130	365	一	410	190	275	90		30	一	310	一	一	一		一	745
					210	150

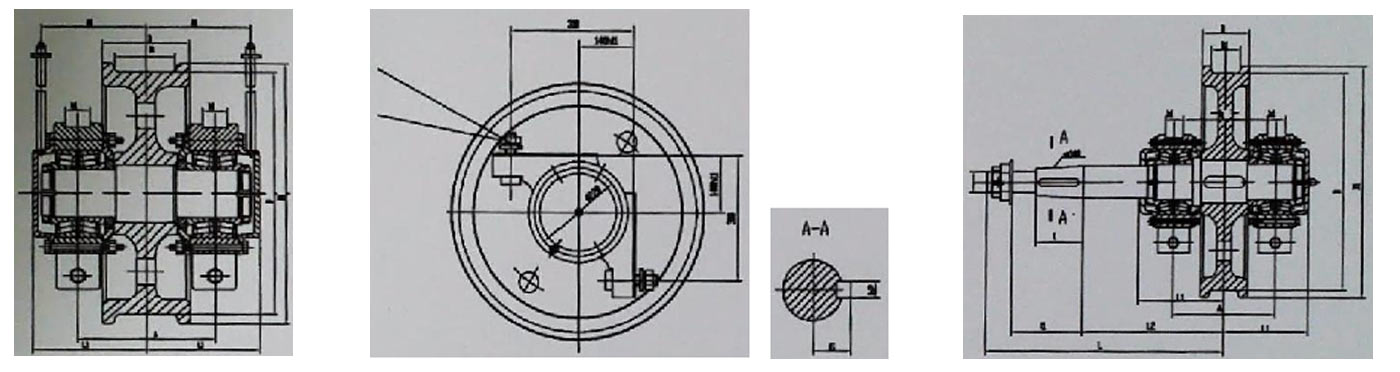

No. 序号	Item 名称	Drg.No 图号	尺寸DIMENSIONS mm																		Weight 重量
			D	D1	B	B1	A	A1	h	h1	b		b1	d(s₆)	d4	L	L1	I	G	b2
1	Drive wheels 主动车轮组Ø600	L172G	600	650	140	90	280	211	335	155	230		50	95	24	450	226	130	100	25	399
					150	100
2	Drive wheels 被动车轮组Ø600	L173G	600	650	160	110	280	211	335	155	230		50	一	24	一	260	一	一	一	369
					180	130
3	Drive wheels 主动车轮组Ø600	L174G	600	650	140	90	325	240	390	180	255		70	95	24	470	255	130	100	25	506
					150	100
4	Drive wheels 被动车轮组Ø600	L175	600	650	160	110	325	240	390	180	255		70	一	24	一	255	一	一	一	486
					180	130
5	Drive wheels 主动车轮组Ø700	L176G	700	750	200	150	360	265	440	200	280		80	110	30	500	280	165	116	28	754
					150	100
6	Drive wheels 被动车轮组Ø700	L177G	700	750	160	110	360	265	440	200	280		80	一	30	一	280	一	一	一	680
					180	130
7	Drive wheels 主动车轮组700	L178G	700	750	150	100	380	285	485	220	300		80	110	30	500	305	165	116	28	849
					160	110
8	Drive wheels 被动车轮组Ø700	L179G	700	500	180	130	380	285	485	220	300		80	一	30	一	305	一	一	一	849
					200	150
9	Drive wheels 主动车轮组Ø800	L196G	800	850	150	100	380	285	485	220	300		80	120	30	520	305	165	127	32	969
					160	100
10	Drive wheels 主动车轮组Ø800	L197	800	850	180	130	380	285	485	220	300		80	一	30	一	305	一	一		925
					200	150
